Гидронасос НП-90 и Danfoss 90: как по маркировке найти работающую замену
Опубликовано: 07.07.2026
Когда на автобетоносмесителе выходит из строя гидронасос вращения барабана, вопрос замены встаёт резко и без отлагательств. Машина простоит — смесь застынет. А на складе далеко не всегда оказывается точный аналог того, что стоял с завода. Чаще всего под рукой оказывается либо отечественный НП-90 в какой-то из модификаций, либо датский Danfoss серии 90. И вот тут начинается основная путаница с маркировкой.
Почему маркировка решает всё
Гидронасос НП-90 или Danfoss 90 нельзя менять только по похожей маркировке: компания ВМИГ обычно уточняет направление вращения, рабочий объём, фланец, вал и совместимость с гидросистемой.
Проблема в том, что НП-90 и Danfoss 90 используют совершенно разные системы обозначений. На российском насосе будет что-то вроде НП-90-2-2-1-Л, а на датском — 90R055MA1N60N3P1 или подобная строка из букв и цифр. Перевод одной маркировки в другую — это не гадание, а вполне системная процедура.
Структура маркировки НП-90
Насосы серии НП-90 выпускаются в нескольких модификациях, и каждая позиция в артикуле несёт конкретный смысл. Базовое обозначение «НП-90» говорит только о том, что это насос пластинчатый с номинальным рабочим объёмом около 90 см³/об. Дальше идут цифры и буквы, которые нужно читать последовательно.
Первая цифра после дефиса обычно указывает на исполнение по направлению вращения и типу подвода. Вторая — на модификацию рабочего органа или вариант уплотнения. Третья — на тип привода (шлицевой вал, шпонка, штифт). Буква в конце часто обозначает климатическое исполнение или специальную комплектацию.
Типичные артикулы, которые встречаются на автобетоносмесителях:
- НП-90-1 — базовое левовращающееся исполнение, самый распространённый вариант
- НП-90-2 — правовращающееся исполнение с изменённым расположением патрубков
- НП-90-3 — модификация под другой тип крепления фланца
- НП-90-4 — исполнение с усиленным подшипниковым узлом для тяжёлых режимов
Важно понимать: если на машине стоял НП-90-2, а поставили НП-90-1, барабан будет вращаться в обратную сторону. Визуально насосы идентичны — разница только во внутренних каналах и расположении ротора.
Как читается артикул Danfoss 90
Датская система маркировки гораздо детальнее. Серия 90 (ранее известная как Sauer-Danfoss или даже Sauer-Sundstrand) включает несколько линеек: 90R, 90L, 90M. Для автобетоносмесителей чаще всего применяются 90R — насосы с рабочим объёмом от 55 до 130 см³/об.
Разберём на примере 90R055MA1N60N3P1:
- 90R — серия насоса
- 055 — рабочий объём, 55 см³/об
- M — тип корпуса (M — стандартный фланцевый)
- A — модификация корпуса
- 1 — направление вращения (1 — по часовой стрелке, 2 — против)
- N — тип уплотнения вала
- 60 — вариант входного вала (шлицы, диаметр, длина)
- N — тип портов (подключение)
- 3 — конфигурация дренажа
- P1 — специальное исполнение или опции
Популярные рабочие объёмы для смесителей: 055, 075, 100, 130. Соответственно, в каталогах встречаются артикулы 90R055..., 90R075..., 90R100..., 90R130... с десятками комбинаций суффиксов.
Сопоставление: НП-90 против Danfoss 90
Прямого посимвольного соответствия между двумя системами маркировки не существует — это разные производители с разной инженерной традицией. Но сопоставить их можно через рабочие параметры.
Первый шаг — определить рабочий объём. У НП-90 он зафиксирован в названии (90 см³/об), а у Danfoss его нужно вытащить из третьей и четвёртой цифр артикула. Если на смесителе стоял Danfoss 90R075..., то НП-90 по объёму будет избыточен — ближе подойдёт насос меньшей серии, либо придётся пересчитывать скорости.
Второй шаг — направление вращения. У НП-90 это зашифровано в первой цифре модификации, у Danfoss — в позиции после буквенного кода корпуса. Ошибка здесь приводит к тому, что барабан крутится не в ту сторону при правильном подключении гидролиний.
Третий шаг — входной вал. Шлицы НП-90 и Danfoss 90 не совпадают ни по профилю, ни по количеству зубьев, ни по диаметру. Прямая замена без переходной муфты или замены кардана практически невозможна. Это нужно учитывать до закупки.
Практическая таблица приблизительных соответствий
Оригинальный Danfoss Рабочий объём Ближайший НП-90 Комментарий 90R055... 55 см³/об НП-90 не подходит Нужен насос меньшей серии 90R075... 75 см³/об НП-90 (условно) Объём отличается, возможна работа с ограничениями 90R100... 100 см³/об НП-90-1, НП-90-2 Ближе всего по параметрам, нужна проверка вала 90R130... 130 см³/об НП-90 не подходит Нужен насос большей серииТаблица даёт лишь отправную точку. Реальная замена требует сверки по чертежам монтажных размеров и консультации с механиком, который видел конкретную машину.
На что проверить перед покупкой
Когда маркировка оригинального насоса прочитана и кандидат на замену найден, остаётся несколько контрольных точек. Их игнорирование — самая частая причина возвратов и переделок.
- Межосевое расстояние и расположение портов. У НП-90 и Danfoss 90 патрубки могут находиться под разными углами относительно монтажного фланца. Если трубы не дотягиваются — это не проблема насоса, а проблема подбора.
- Давление на выходе. НП-90 рассчитан примерно на 16–20 МПа в зависимости от модификации. Danfoss 90R в некоторых исполнениях держит до 25 МПа. Если система работает на высоком давлении, замена на менее мощный насос приведёт к срыву потока.
- Объём бака и производительность насоса. Больший рабочий объём при том же числе оборотов двигателя означает больший расход. Бак должен это обеспечивать, иначе гидравлика будет работать с кавитацией.
- Реверсивность. Оба насоса реверсивные по конструкции, но нужно убедиться, что конкретная модификация допускает длительную работу в обоих направлениях — на автобетоносмесителе это критично.
Где искать правильный артикул

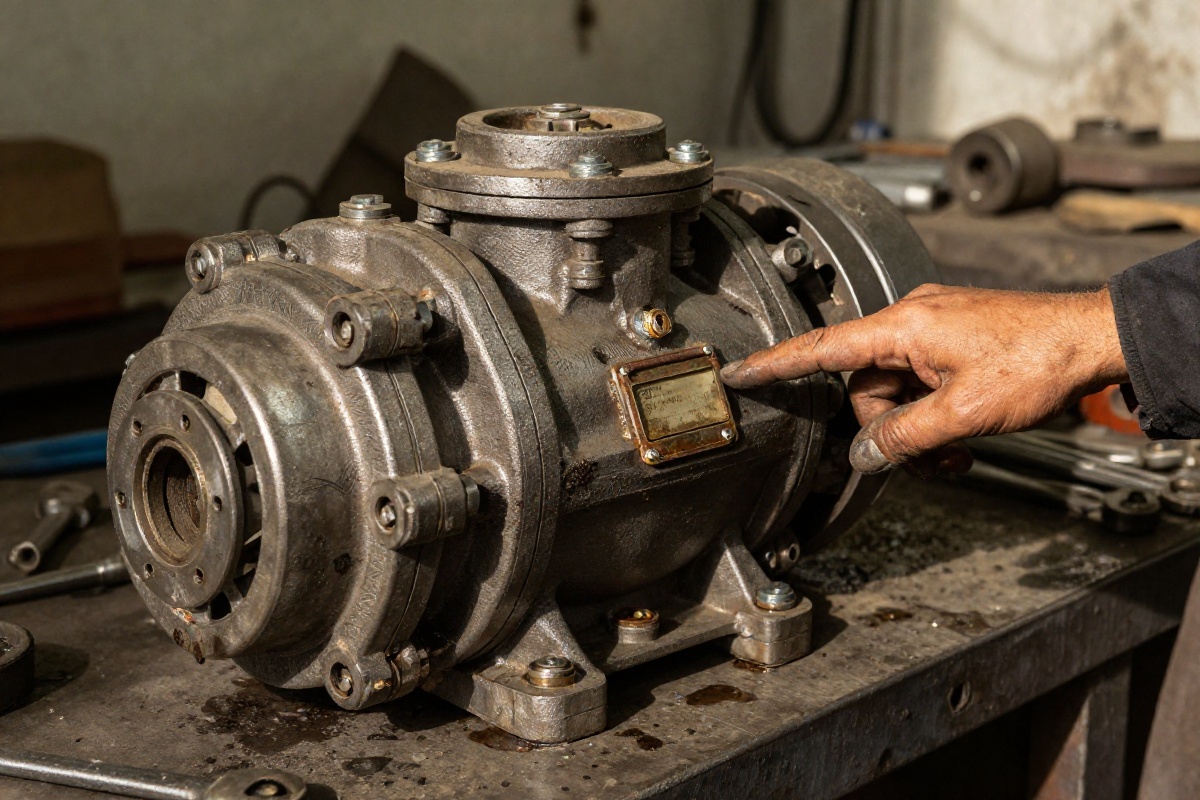

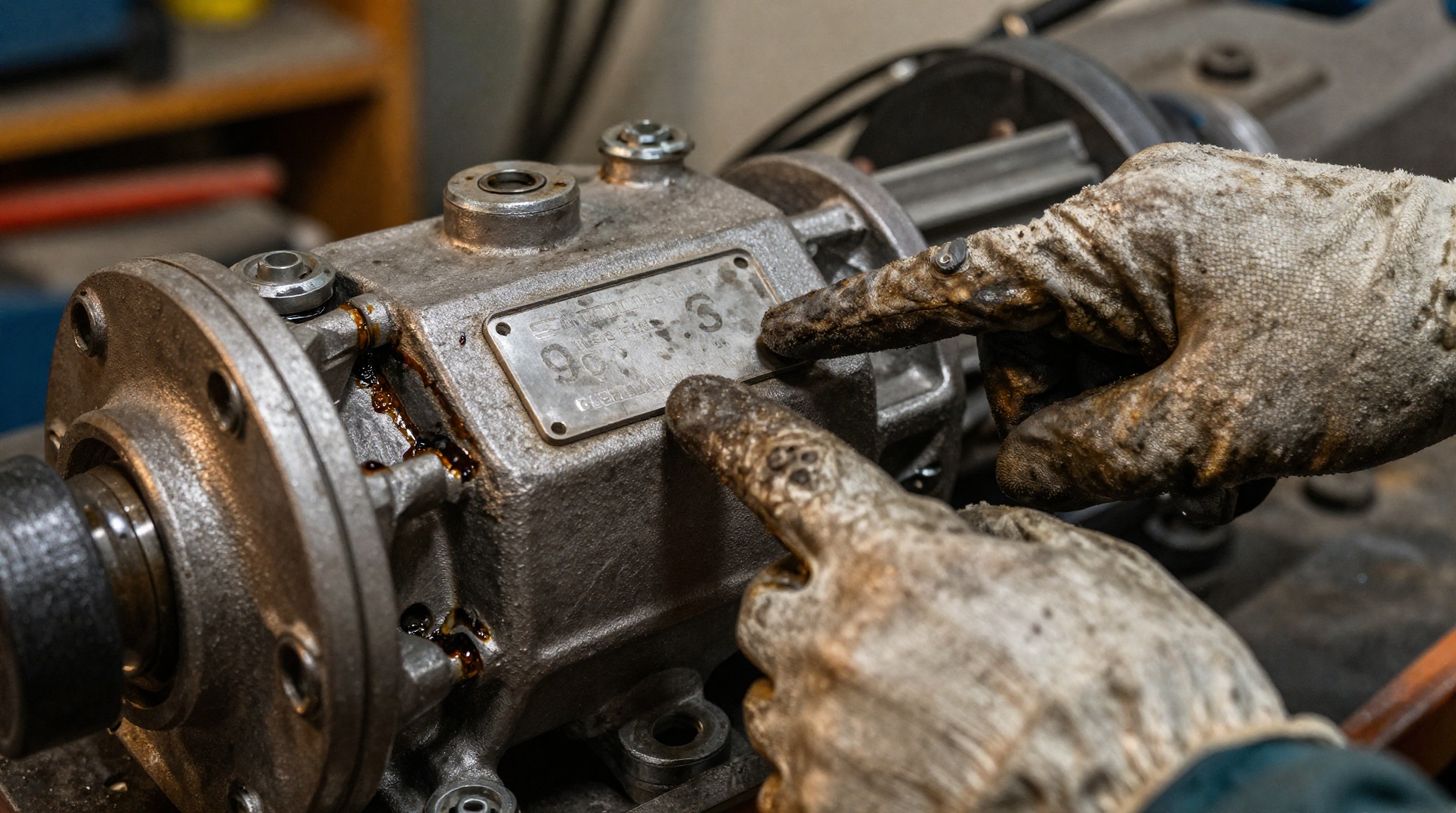

Идеальный вариант — прочитать маркировку непосредственно на корпусе стоящего насоса. Бывает, что табличка сорвана или замазана бетоном. В таком случае помогают шильдики на гидроблоке смесителя или паспортные данные машины — там часто указана комплектация гидравлики.
Если оригинальный насос уже снят и утилизирован, а маркировку никто не записал, остаётся путь через номер шасси и модель смесительного оборудования. По этим данным можно восстановить заводскую комплектацию и выйти на нужный артикул Danfoss или модификацию НП-90.
Каталоги запчастей для автобетоносмесителей обычно содержат кросс-номера — когда рядом с оригинальным Danfoss указан допустимый аналог НП-90 с пометкой о необходимых доработках монтажа. Именно по таким каталогам и стоит работать, а не по обрывочным советам на форумах.
Частые ошибки при подборе
Первая — покупка «по размеру». Гидронасосы НП-90 разных модификаций внешне неотличимы, но внутренне различаются существенно. Вторая — игнорирование суффиксов в артикуле Danfoss. Два насоса 90R100 с разными последними символами могут иметь разные валы, разные уплотнения и разную схему дренажа. Третья ошибка — не учесть, что на некоторых китайских смесителях ставятся насосы, внешне копирующие Danfoss, но с нестандартными размерами. Заменить их на оригинальный датский насос без переделки крепления чаще всего невозможно.
Четвёртая — доверие только фотографиям. По фото определить модификацию НП-90 невозможно. По фото Danfoss можно разве что понять серию и примерный объём, но не конфигурацию портов и вала. Только полная строка артикула даёт достаточную информацию для подбора.
Резюме без красивых слов
Замена гидронасоса на автобетоносмесителе — это задача, которая решается через чтение маркировки, а не через примерку. НП-90 и Danfoss 90 — разные насосы с разной логикой артикуляции. Сопоставлять их нужно по рабочему объёму, направлению вращения, типу вала и монтажным размерам. Точная замена без доработок — редкость, обычно требуется хотя бы переходная муфта или перестановка патрубков. Полный артикул оригинального насоса — единственная надёжная отправная точка для подбора.
